結構特點

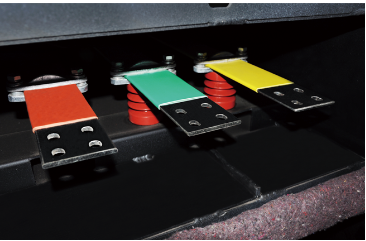

1、安全的金屬外殼保護：母線導體與絕緣子封閉在接地的金屬外殼中，外物不能接觸導體，并可防止外界雨、雪、潮氣、灰塵對絕緣子和導體的污染，保護截流導體的安全可靠運行，防護等級可達IP54。2、外殼接地保護：整體式外殼接地在整個回路內均采用電氣全連并多點接地，使整套外殼基本上處于與地等電位的狀態，杜絕觸電危險。3、安全的絕緣保護：GFM共箱母線一般采用空氣間隔絕緣，也可根據用戶要求外殼內隔相和在母排上增加熱縮絕緣套管等來加強母線的絕緣。為了解決變壓器、發電機及配電柜運行時產生的震動對封閉母線的負面影響，在其與封閉母線連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動，較好地避免了外殼產生的機械震動給封閉母線帶來的破壞。4、為了解決變壓器、發電機及配電柜運行時產生的震動對封閉母線的負面影響，在其與封閉母線連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動，較好地避免了外殼產生的機械震動給封閉母線帶來的破壞。
5、封閉母線槽的熱傳遞主要靠熱輻射，為了很好的利用熱輻射，在封閉母線外表面噴涂淺灰色油漆來減少對可見光的吸收；在封閉母線內表面噴涂黑色油漆來加強內部熱量對外殼的輻射，同時防止電暈。6、為了避免冬天戶外、戶內溫度變化產生的偶然凝露現象，在穿墻處設置穿墻套管，使戶外與戶內封閉母線完全隔離；垂直安裝時，法蘭在內，水平安裝時，法蘭在外。 7、為了提高封閉母線槽的允許運行溫升，防止在沿海露天以及電化腐蝕嚴重的大氣對接頭的電解腐蝕，降低接觸電阻，封閉母線電流大于或等于3000A接頭全部采用鍍銀處理，使其接頭允許溫升提高到65K，大大高于正常工作時溫升。8、為了使封閉母線槽的自振頻率避開產生共振的頻率范圍(對于單條母線其共振頻率范圍為35～135Hz)，并使作用于母線上的電動力減小，合理地確定絕緣子間的跨距，選擇絕緣子的型號、規格及強度等級。
